　　中國大陸現階段已經成為全球最主要電子零組件市場，下游終端代工制造也多已布局中國大陸，然而近來中國大陸沿海地區經營環境與條件日趨嚴苛、陸資電子零組件廠于技術與市場實力急起直追，對全球印刷電路板產業來說造成一定程度的競爭壓力。

　　我國的印制線路板行業亦呈現出分散的競爭格局，企業規模普遍較小，大型PCB企業數量較少。據CPCA統計，2013年中國約有1,500家PCB企業，主要分布在珠三角、長三角和環渤海區域。2012年大型企業及超大型企業合計50家，約占中國大陸地區PCB企業總數的3.33%。

　　揚州地處長三角邊緣，PCB行業競爭更加激烈。擁有知名大客戶是企業致勝的關鍵，而目前揚州PCB的代表企業有揚州永力電子有限公司是優秀民族品牌企業單位之一。技術能力已達到銅箔厚度:0.5-6oz 最小線粗/線隙:0.12 mm 最大加工面積:650mm*500mm的水平。

　　揚州依利安達電子有限公司

　　揚州永力電子有限公司

　　同揚光電(江蘇)有限公司

　　江都市印制線路板廠

　　揚州華盟電子有限公司

　　揚州曙光印制電路有限責任公司

　　揚州市廣陵區線路板廠

　　江蘇同昌電路科技有限公司

　　高郵市越揚印制線路板廠

　　揚州聚元電子科技有限公司

　　高郵市聯科電子有限公司

　　揚州新光線路板廠

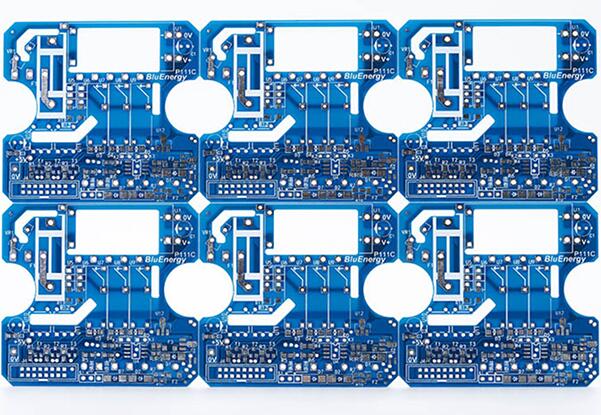

　　揚州PCB快速打樣常規報價如下:

　　種類 試樣板 光繪(實際面積) 工程費

　　雙面板 0.08元/c㎡ 0.3元/ c㎡(30元起) 120元

　　四層板 0.18元/c㎡ 1.2元/ c㎡(120元起) 600元

　　六層板 0.25元/c㎡ 1.5元/ c㎡(150元起) 1000元

　　八層板 0.4元/c㎡ 2元/ c㎡(200元起) 2000元

　　(新單1平米以上免工程費，光繪費，含飛針測試)

　　(返單計算方法：尺寸*尺寸*數量*單價=300)

　　特殊說明:

　　1.板厚每增加0.5MM加收0.01元，沉金增加0.02元，2OZ銅厚加0.02元.

　　2.工程費，光繪費(單片面積不到100c㎡按100c㎡起收)為一次性收取。

　　3.常規交貨期單雙面6-7天，多層7-8天，可做加急(24小時、48小時、72小時)需另收加急費。

　　4.免費飛針測試費。

　　本報價僅供揚州地區參考，具體報價請咨詢當地廠家。

　　依利安達(揚州)電子有限公司簡介：

　　依利安達(揚州)電子有限公司，坐落于揚州市儀征經濟技術開發區。2010年4月開始投建，總投資30億元人民幣，總占地面積775畝。項目分期進行建設，其中一期投資9980萬美元，注冊資本4000萬美元，占地面積326畝，建筑面積約15.2萬平方米，主要生產高密度互連積層板、高精密度多層印刷線路板、新型印刷線路板、新型機電元件及相關產品，年產180萬平方米高精密度印刷線路板，項目全部建成投產后將達到年產1000萬平方米高精密度印刷線路板。

　　依利安達(揚州)電子有限公司隸屬于建滔化工集團，建滔化工集團現為全球最大覆銅面板生產商之一，集團自1988年成立以來，一直積極進行垂直和橫向的雙線擴展。發展至今，分廠區已超過60個，分布于泰國、香港、廣東、上海、江蘇、湖南、河北、山東等地。

　　揚州永力電子有限公司簡介：

　　揚州永力電子有限公司(其前身江都市永力電子有限責任公司創辦于1980年)。是CPCA印制電路會員單位，優秀民族品牌企業單位之一。公司現有員工200名，其中工程技術人員38人、管理人員11人。工廠占地面積17500㎡。坐落于風景秀麗的古城揚州東郊(距揚州泰州機場三公里)，毗鄰京滬、寧通高速交匯處，交通便利快捷。

　　公司擁有單面板自動流水生產線2條，單面板產能≥80萬㎡/年。雙面板產能≥10萬㎡。碳膜及其它特殊工藝印制板產能≥5萬㎡。產品廣泛應用于通訊設備、各類大小家用電器、智能電動車、個人電動護理品以及自動化控制領域。

　　PCB快速打樣推薦：誠暄PCB

　　深圳市誠暄電路科技有限公司是一家專業從事快速pcb板生產，線路板制作，電路板加工和銷售為一體的高新技術廠家。專注雙面pcb板，四層pcb板，多層pcb板的生產制作，快板可以8小時快速交貨，批量可以48小時快速交貨，準時交貨率達98%以上。

　　由于PCB生產是不可逆過程，如果已經安排生產則無法取消，無法修改，無法暫停，大家資料交給廠家前一定注意仔細核對。注意事項總結如下：

　　1 、PCB缺少工藝邊或工藝邊設計不合理，導致設備無法貼裝。

　　2 、PCB缺少定位孔，定位孔位置不正確，設備不能準確、牢固的定位

　　3 、螺絲孔金屬化，焊盤設計不合理。

　　4 、PCB焊盤尺寸設計錯誤。

　　5、 焊盤上有過孔或焊盤與過孔距離太近。

　　6 、缺少Mark點，Mark點設計不規范，造成機器識別困難。

　　7、 測試點過小，測試點放在元件下面或距離元件太近。

　　8 、絲印或阻焊在焊盤、測試點上，位號或極性標志缺失，位號顛倒，字符過大或過小等。

　　9 、元件之間的距離放置不規范，可維修性差。

　　10、 IC焊盤設計不規范。

　　問：請問PROTEL99SE怎么畫槽孔?

　　答：共有兩種方法如：

　　1.最笨的辦法是拼孔了,一個拼一個打很多,最簡單的辦法就是在機械層畫一個槽孔,標注清楚,屬于PTH的槽孔.全搞定。

　　2.升級到AD6以上，有槽孔的選項。

　　問：請問外形是用哪一層?

　　答：你好!我們公司默認是keep-out Layer 或Mechanical 1 這兩層只要有其中一層就可以，也可以兩層同時在，但需一致，如果不一致就需要注明清楚。

　　問：請問線上走錫要怎么處理?

　　答：加上solder層,比如加上上錫的線路在頂層，那就在相應的線路上加上top solder層。
