一般PCB制程上，金手指都以“開窗”制作，即其pad之間不上防焊(綠漆)，以避免長期插拔而導致的防焊脫落，從而會影響產品本身的品質。此外，開窗還有一個常見的功能，在后期燙錫時可以增加銅箔厚度，以方便過大電流，這在電源板和電機控制板中較為常見。

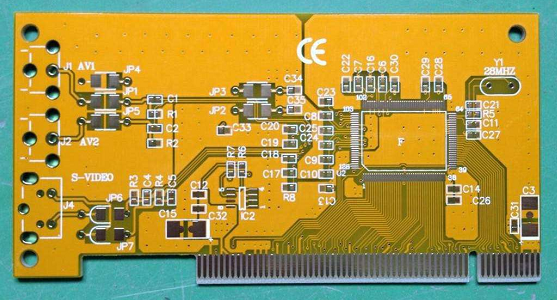

　　PCB金手指外觀檢驗規范：

　　一、.凸角

　　H-1-1金手指之間距>0.38mm(15mil),在金手指間至少有2/3間距.

　　H-1-2 金手指之間距<0.38mm(15mil),則不可有凸角現象.

　　Golden finger 間距>0.38mm(15mil)

　　儲如:ISA/EISA Card等.

　　二、缺口

　　H-2-1 缺口在單一金手的指面積最大不可超過百分之二十,若未超過百分之二十之金手指則每面不可超過兩處(含兩處).

　　三、刮傷

　　H-3-1金手指刮傷部分不可露出底材(銅或鎳)

　　H-3-2金手指刮傷未露底材在單面不可超過金手指指數1/5.

　　四、陷(點)

　　H-4-1金手指之凹陷點未露底材(銅或鎳)

　　H-4-2 凹陷(點)最大直徑不可超過0.38mm(15mil)且單面不可超過兩處以上.

　　五、沾錫:從 PC Board 金手指邊緣算起80%不可有沾錫現象.

　　六、小白點(錫,鉛)

　　H-6-1.接觸區1.5mm內不可有小白點現象.

　　H-6-2.每片單面不可超過六點以上.

　　H-6-3.錫(鉛)點直徑<0.4mm

　　七、氧化：金手指不可有氧化現象.

　　八、露銅或露鎳：金手指不可有露銅或露鎳.

　　九、點殘留銅屑：金手指之端點不可有銅屑現象.

　　十、殘膠：金手指不可有殘膠現象.

　　十一、測試針點：金手指上之測試針點不可有露出底材(銅或鎳).

　　以上就是小編整理的關于“PCB金手指外觀檢驗標準是什么”，希望對大家有所幫助，如還有不清楚的地方，請聯系我司客服為您解答。
