PCB分為單片出貨和拼板出貨，拼板，顧名思義就是把幾塊板子拼在一起，為什么要拼在一起出貨?拼板出貨有什么好處呢?pcb拼板常見的方式有哪些，下面小編來詳細的說一說。

　　pcb做成拼板的好處

　　1、有些PCB太小，不能滿足夾具的要求，生產起來不方便，又很花費時間，生產效率低;

　　2、對于不規則形狀的PCB板，如果單片出貨，會比較浪費基材，拼板則可以減小基材的浪費。總體來說PCB拼板可以節省生產時間，提高生產效率，減少板材的浪費，降低成本，所以很多時候打板可以選擇拼板出貨。

　　pcb拼板的方式

　　1、零距離v割

　　板與板之間不空間距(零距離拼版)直接做v割，v割角度：30°;余厚1/4。

　　2、v-cut(v割)

　　V-CUT指可以講幾種板子或者相同板子在一起價格，然后加工完成后在板子間用V-CUT機割開一條V型槽，可以在使用時掰開。

　　3、非零距離v割

　　板與板之間預留位置進行v割。

　　適用范圍：

　　(1)對尺寸要求不高，不希望V-CUT的時候影響到板內的設計(比如板邊需削銅)。

　　(2)對板邊要求高，V-CUT掰開后再打磨，或者用模具把板沖掉(用模具需要有緩沖空間)。

　　注意：非零距離v割不能減小外形公差。

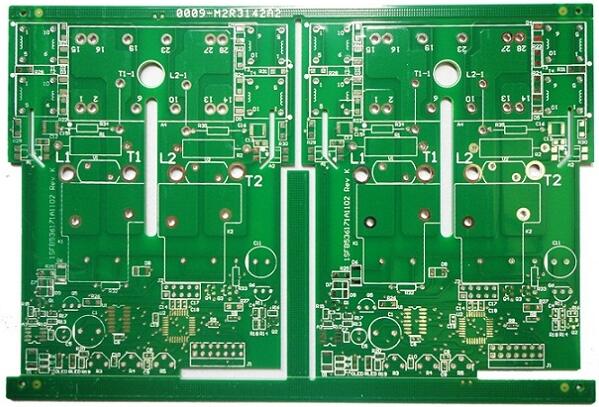

　　4、鑼槽

　　鑼槽是在板與板之間或者板子內部按需要用銑床銑空，相當于挖掉。板與板之間空間距，一般建議為2mm。橋連或者橋連郵票孔，在鑼槽中間加上類似橋一樣的鏈接方式，郵票孔打在橋上，易掰斷。
