隨著目前電子產品的功能越來越復雜，功耗越來越大;系統產生的熱量也越來越大，而PCB的集成密度卻越來越高。據相關數據顯示，PCB板的面積已經縮小一半，而板上集成的元器件卻增加了3.5倍，整個PCB板的集成密度增加了7倍。

　　pcb板生產時過孔大小有什么要求

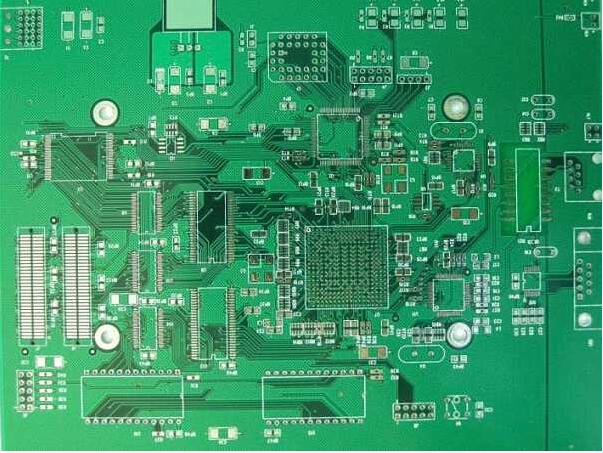

　　PCB板和系統在朝著密度更高、速度更快、發熱量更大的方向發展。另外，由于電路板過熱引發的問題也越來越受到關注，熱仿真將成為電子PCB設計過程中一個不可或缺的步驟。傳統的熱仿真測試主要在產品關于PCB制板過孔大小選擇問題通常是R外徑 - r內徑 >=8mil(0.2mm)

　　一般建議外徑1MM，內徑0.3-0.5MM， 比較密的線路，外徑做到0.6MM，內徑做到0.4-0.2MM的樣子

　　大電流的都可以把外徑做大點，孔可以放小。但PCB廠家一般會建議用0.5MM內徑，因?yàn)樗麄冇?.5的鉆嘴不容易斷。0.5MM以下的鉆嘴容易斷。

　　但是現在隨著電子產品的輕、薄、短、小化，有很多電子產品為了縮小板子的尺寸，一直在壓縮設計的參數，導致沒有地方放置0.3mm的過孔，只能設計為0.15-0.25mm左右的孔，這樣的孔做起來難度就要大一些，如非必要，盡量不要設計這種大小的孔。

　　整體來說過孔設計為直徑0.3mm,大多數工廠都能夠滿足生產要求，如果設置0.3mm以下，很多工廠由于生產設備的限制是無法生產的，就算有些工廠能生產，報廢也很大，相對的成本會增加。

　　以上就是小編介紹的關于pcb板生產時過孔大小有什么要求嗎，希望對大家有所幫助，如還有不清楚的地方，請聯系右側的QQ、微信或者電話，我們會有專業的人員為您解答。
