過孔一般又分為三類，即盲孔(blindvia)、埋孔(buriedvia)和通孔(throughvia)。盲孔位于印刷線路板的頂層和底層表面，具有一定深度，用于表層線路和下面的內層線路的連接，孔的深度通常不超過一定的比率(孔徑)。埋孔是指位于印刷線路板內層的連接孔，它不會延伸到線路板的表面。

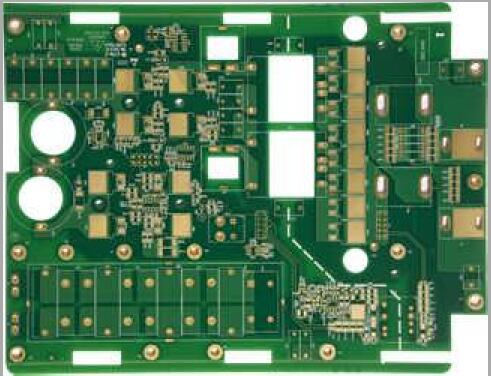

　　PCB雙層板的過孔

　　過孔是多層PCB的重要組成部分之一，鉆孔的費用通常占PCB制板費用的30%到40%。簡單的說來，PCB上的每一個孔都可以稱之為過孔。從作用上看，過孔可以分成兩類：一是用作各層間的電氣連接;二是用作器件的固定或定位。

　　過孔分金屬化孔和非金屬化孔，金屬化孔是空心的，想要實心的要給印制板廠家聲明過孔塞孔。過孔默認是涂阻焊的，所以感覺像實心。多層焊盤連接的區別是不涂阻焊，也是空心的。
