在PCB設計中為了減少線間串?dāng)_，應保證線間距足夠大，當線中心間距不少于3倍線寬時，則可保持大部分電場不互相干擾，這就是3W原則。下面成都pcb廠小編來詳細的說一說。

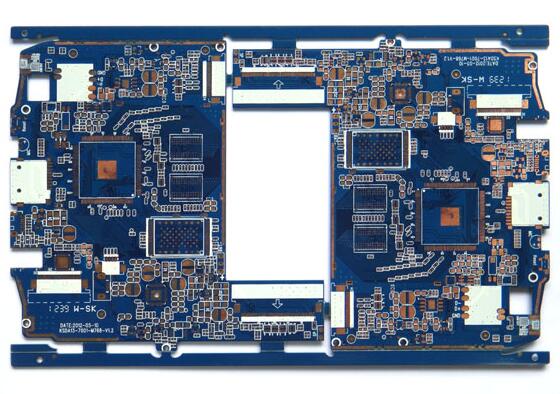

　　PCB走線為什么要遵循3W原則

　　在PCB設計中，對于強干擾信號線和對干擾很敏感的信號線產生的串?dāng)_，會存在于走線之間，這種不良影響不僅與時鐘或周期信號有關，而且也會對系統中其他的重要走線，數據線、地址線、控制線和IO產生影響。

　　為了減少線間串?dāng)_，應保證線間距足夠大，當線中心間距不少于3倍線寬時，則可保持70%的電場不互相干擾，這稱為3W規則。如要達到98%的電場不互相干擾，可使用10W的間距。

　　3W原則的成立條件

　　3W原則雖然容易記，但要強調一點，這個原則成立是有先前條件的。從串?dāng)_成因的物理意義考量，要有效防止串?dāng)_，該間距與疊層高度、導線線寬相關。

　　對于四層板，走線與參考平面高度距離(5-10mils)，3W是夠了;但雙層板，走線與參考層高度距離(45-55mils)，3W對高速信號走線可能不夠，3W原則一般是在50歐姆特征阻抗傳輸線條件下成立。

　　3W原則不能完全避免串?dāng)_

　　3W原則是一種防止串?dāng)_的一種方法，但此方法僅作為一種參考，并作為理解如何防止串?dāng)_的一種啟發。在實際PCB設計中，3W原則并不能完全滿足避免串?dāng)_的要求。

　　按實踐經驗，如果沒有屏蔽地線的話，印制信號線之間大于1cm以上的距離才能很好地防止串?dāng)_。因此，在PCB線路布線時，就需要在噪聲源信號(如時鐘走線)與非噪聲源信號線之間，及受EFTlB、ESD等干擾的“臟“線與需要保護的“干凈”線之間。

　　不但要強制使用3W原則，而且還要進行屏蔽地線包地處理，以防止串?dāng)_的發生。此外，不是所有PCB上的走線都必須遵循3W布線原則。使用這一設計指導原則，在PCB布線前，決定哪些條走線必須使用3W原則是十分重要的。

　　最后總結一點，3W原則是指多個高速信號線長距離走線的時候，其間距應該遵循3W原則，例如時鐘線，差分線，視頻、音頻信號線，復位信號線及其他系統關鍵電路需要遵循3W原則，而并不是板上所有的布線都要強制符合3W原則。
